Marcado de Tuberías: Identificación y Seguridad de Redes

El marcado de tuberías es un sistema de identificación operacional que informa sobre la naturaleza del fluido, el sentido de circulación y el nivel de riesgo — de un solo vistazo, incluso en situaciones de emergencia. Desde etiquetas de poliéster laminado hasta placas de inox grabadas con láser, cada soporte se selecciona según las condiciones reales de la red: temperatura, exposición química, entorno exterior o zona corrosiva.
Ver más...
Obtener un presupuesto
  • Presupuesto en 4h
  • Gestor de cuenta dedicado
  • Fabricado en Europa
Marcado de Tuberías: Identificación y Seguridad de Redes
Marcado de Tuberías: Identificación y Seguridad de Redes-thumbnail
Marcado de Tuberías: Identificación y Seguridad de Redes-thumbnail
Marcado de Tuberías: Identificación y Seguridad de Redes-thumbnail
Marcado de Tuberías: Identificación y Seguridad de Redes-thumbnail

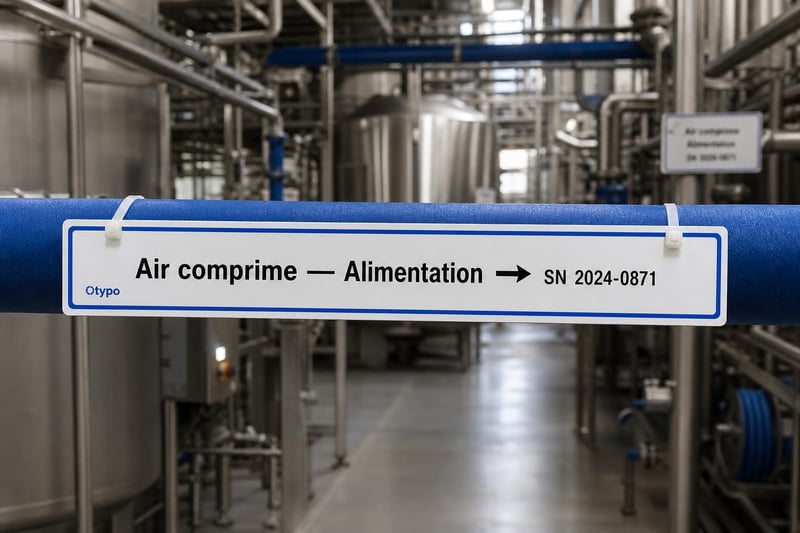

Aplicaciones marcado de tuberías
Aplicaciones

Industria, energía, alimentación: cada red tiene sus exigencias

Desde redes de aire comprimido en talleres de fabricación hasta circuitos de limpieza en la industria alimentaria, el marcado de tuberías abarca contextos muy distintos. En petroquímica o energía, los fluidos de riesgo exigen soportes reforzados. En instalaciones municipales, la identificación de las redes de climatización simplifica la explotación y agiliza el mantenimiento.

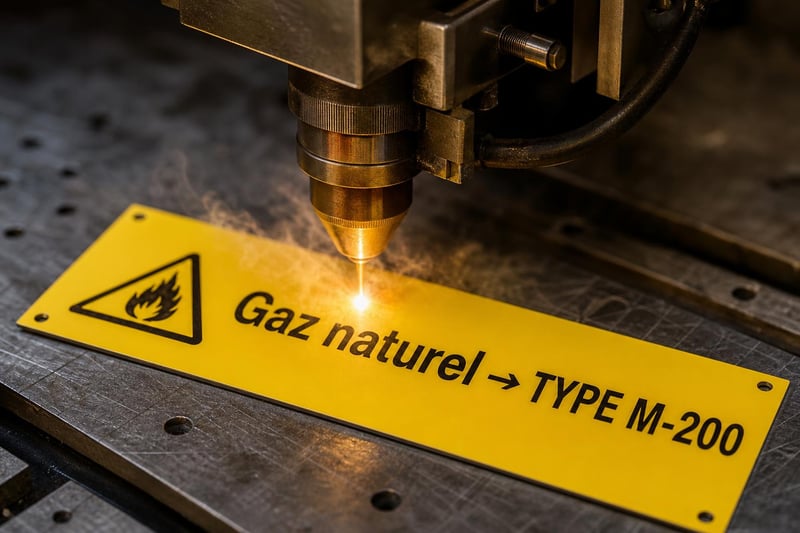

Proceso de marcado de tuberías

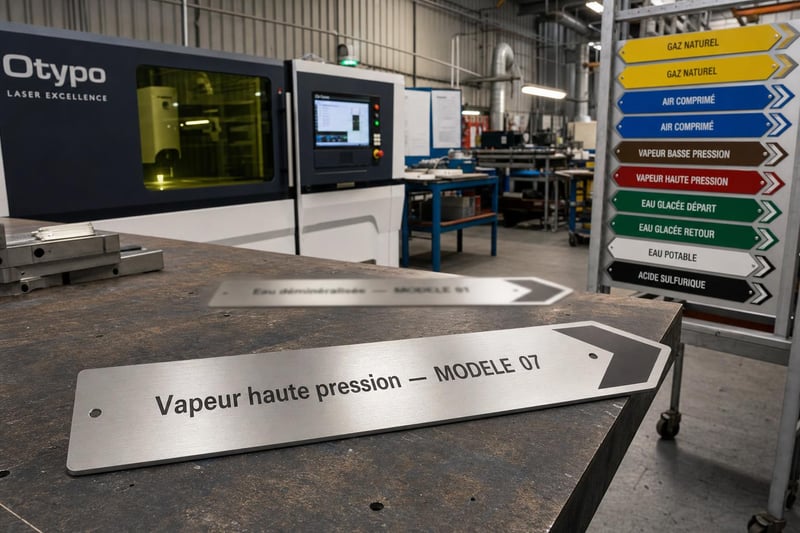

Producción de marcado de tuberías

Un marcado duradero en cualquier condición de trabajo

La durabilidad de un marcador de tuberías depende del proceso y del soporte elegidos. Grabado láser, impresión UV o serigrafía: cada técnica responde a una exigencia de explotación concreta, desde el taller estándar hasta la zona corrosiva de alta temperatura.

  • Resistencia a disolventes, aceites y productos de limpieza agresivos
  • Resistencia UV e intemperie en instalaciones exteriores
  • Marcado definitivo por grabado láser sobre inox o plástico rígido
  • Integración de códigos de barras y datamatrix para la trazabilidad
Pase a la acción

Deja que nosotros produzcamos la señalética.

Confíenos sus planos o su pliego de condiciones. Nuestra oficina técnica analiza su necesidad y le envía una propuesta comercial a medida en 4 a 8 horas laborables.

Obtener un presupuesto

¿Qué diferencia hay entre una etiqueta adhesiva y una placa rígida para el marcado de tuberías?

La etiqueta adhesiva es adecuada para entornos estándar: taller seco, temperaturas moderadas, exposición química leve. La placa rígida — plástico o inox — es necesaria cuando la corrosión, los golpes mecánicos o las temperaturas elevadas pueden degradar el adhesivo o la impresión de superficie. La elección depende directamente del fluido transportado y de las condiciones de exposición de la red.

¿Los colores de fondo de los marcadores de tuberías son obligatorios o simplemente recomendados?

Son obligatorios según los requisitos normativos vigentes para fluidos peligrosos. Verde para el agua, azul para el aire, amarillo para los gases inflamables, marrón para los líquidos inflamables, violeta para ácidos y bases: este código de colores constituye un lenguaje de seguridad compartido entre todos los operarios. No respetarlo genera un riesgo real de error de identificación durante las intervenciones, especialmente en situaciones de emergencia.

¿Se puede integrar un código de barras o un datamatrix en un marcador de tuberías?

Sí. La impresión digital UV permite integrar códigos de barras, datamatrix o números de serie directamente sobre la etiqueta o la placa, sin restricciones de diseño significativas. Esta opción es especialmente útil en sectores sujetos a requisitos de trazabilidad, como la alimentación, la farmacéutica o la energía, donde cada tramo de red debe estar identificado y documentado.

¿Con qué frecuencia hay que renovar el marcado de tuberías en una instalación industrial?

No existe una frecuencia normativa fija, pero el marcado debe permanecer legible y en buen estado en todo momento. Un control visual durante las rondas de mantenimiento permite detectar etiquetas despegadas, decoloradas o ilegibles. En la práctica, las campañas de renovación suelen coincidir con las paradas técnicas, las auditorías de PRL o las ampliaciones de redes.

¿Cómo elegir entre grabado láser e impresión UV para placas de identificación de tuberías?

El grabado láser produce un marcado definitivo grabado en el material — adecuado para entornos muy agresivos (ácidos, disolventes, abrasión mecánica) donde una impresión de superficie puede borrarse rápidamente. La impresión UV ofrece una reproducción fiel de los colores normalizados y de los pictogramas complejos, ideal para series variables o contenidos ricos que integran texto, pictogramas y códigos de trazabilidad.

El marcado de tuberías: una herramienta de seguridad operacional

Identificar el fluido, el sentido de flujo y el riesgo de un solo vistazo

El marcado de tuberías industriales no se limita a una obligación administrativa. Es la primera herramienta de seguridad de una red: permite a cualquier operario — técnico de mantenimiento, agente externo, equipo de emergencia — leer la información esencial sin dudas. Naturaleza del fluido, sentido de circulación, nivel de peligro: estos datos deben ser accesibles de inmediato, incluso en situaciones de emergencia.

La información obligatoria en un marcador de tuberías

Tres elementos son imprescindibles en todo marcador conforme a normativa: la naturaleza del fluido transportado (nombre completo o abreviatura normalizada), la dirección de flujo materializada mediante una flecha direccional, y el color de fondo reglamentario asociado a la familia de fluido. Según el contexto, se añade información complementaria: pictogramas de peligro, concentración, presión de servicio o indicación de la válvula de corte más próxima. La colocación en los puntos críticos — válvulas, cambios de dirección, pasos de pared, derivaciones — determina el valor real del marcado.

Elegir el soporte adecuado según el fluido y el entorno

De la etiqueta de poliéster a la placa de inox grabada

La etiqueta de poliéster laminado cubre las necesidades habituales en talleres estándar: resistencia mecánica correcta, buena compatibilidad con productos de limpieza usuales, aplicación rápida sobre tuberías limpias y secas. El vinilo de alto rendimiento es la solución para instalaciones exteriores expuestas a los rayos UV y a variaciones térmicas importantes. La placa plástica rígida es necesaria en zonas húmedas o sometidas a golpes repetidos. La placa de inox grabada con láser es la solución de referencia para medios corrosivos, altas temperaturas y entornos con atmósfera explosiva, donde el adhesivo o la impresión de superficie no puede garantizar la vida útil requerida.

Un material inadecuado genera riesgo de no conformidad

Un marcado que se despega, se decolora o se vuelve ilegible deja de cumplir los requisitos normativos vigentes — independientemente de su calidad inicial. La elección del soporte es, por tanto, una decisión técnica y normativa al mismo tiempo. Observamos con frecuencia que las campañas de sustitución anticipada son consecuencia de un soporte subdimensionado respecto a las condiciones reales de exposición, y no de un desgaste normal.

Procesos de fabricación y durabilidad en condiciones industriales

Serigrafía, impresión UV, grabado láser, fresado CNC

La serigrafía es adecuada para grandes series con tintas formuladas para resistir agresiones químicas y limpiezas frecuentes. La impresión digital UV ofrece una fidelidad cromática óptima para reproducir los colores normalizados e integrar contenidos variables — números de serie, códigos de barras, datamatrix — sin restricciones de tirada mínima. El grabado láser produce un marcado definitivo grabado en el material, indeleble incluso tras años de exposición a disolventes o ácidos suaves. El fresado CNC completa la oferta para placas metálicas de gran espesor destinadas a la identificación permanente de equipos pesados.

El proceso determina la vida útil real del marcado

Tras acompañar a cientos de responsables de mantenimiento y técnicos de PRL en la elección de sus soluciones de marcado, observamos que la durabilidad en campo depende tanto del proceso como del material. Una impresión UV sobre poliéster laminado resiste varios años en un taller limpio; la misma impresión sin laminado sobre una tubería expuesta a proyecciones de aceite será ilegible en pocos meses. La coherencia entre el proceso, el soporte y las condiciones de explotación es la condición de un marcado de canalizaciones fiable a largo plazo.

Mantenimiento y renovación: buenas prácticas en campo

Anticipar el desgaste para mantener la conformidad normativa

Los principales factores de desgaste de un marcado de tuberías son la exposición a los rayos UV, las limpiezas a alta presión, la abrasión mecánica y la condensación cíclica. Un control visual integrado en las rondas de mantenimiento permite detectar etiquetas despegadas o decoloradas antes de que constituyan una no conformidad. Las buenas prácticas del sector recomiendan pedir un lote de repuesto en el pedido inicial: esto garantiza la coherencia de los colores normalizados y de los contenidos en toda la red, incluso varios años después de la primera instalación.

Marcado de tuberías a medida: formatos, contenidos, series

Adaptar cada marcador al diámetro, al fluido y a la nomenclatura interna

El marcado a medida aporta un valor concreto en la identificación de tuberías: formatos adaptados al diámetro real de la tubería, contenidos personalizados que integran el nombre del fluido específico de la instalación, la numeración interna o los códigos de zona, y posibilidad de producir series mixtas que cubran toda una red heterogénea en un solo pedido. Para redes sujetas a requisitos de trazabilidad — alimentación, farmacéutica, energía — la integración de códigos de barras o datamatrix en cada placa de identificación de tuberías permite vincular el marcado físico al sistema de gestión de mantenimiento asistido por ordenador.

Otypo controla toda la cadena de producción, desde la elección del material adecuado al fluido y al entorno hasta la fabricación a medida por grabado láser, impresión UV o serigrafía. Este dominio permite producir el marcado correcto para cada contexto — sin compromisos en legibilidad, durabilidad o conformidad normativa.
