Panel frontal industrial a medida: grabado, impresión y corte CNC

El panel frontal industrial es una pieza técnica en sí misma: identifica los órganos de mando, soporta las leyendas de seguridad y debe permanecer legible durante toda la vida útil del equipo. Grabado láser permanente, impresión UV de alta definición, corte CNC según plano — cada frontal de armario de control a medida se fabrica según la geometría exacta del bastidor, con una reproducibilidad documentada para el mantenimiento y las revisiones de parque.
Ver más...
Obtener un presupuesto
  • Presupuesto en 4h
  • Gestor de cuenta dedicado
  • Fabricado en Europa
Panel frontal industrial a medida: grabado, impresión y corte CNC
Panel frontal industrial a medida: grabado, impresión y corte CNC-thumbnail
Panel frontal industrial a medida: grabado, impresión y corte CNC-thumbnail
Panel frontal industrial a medida: grabado, impresión y corte CNC-thumbnail
Panel frontal industrial a medida: grabado, impresión y corte CNC-thumbnail
Aplicaciones panel frontal
Aplicaciones

De la línea de producción al material médico: dónde es imprescindible el panel frontal

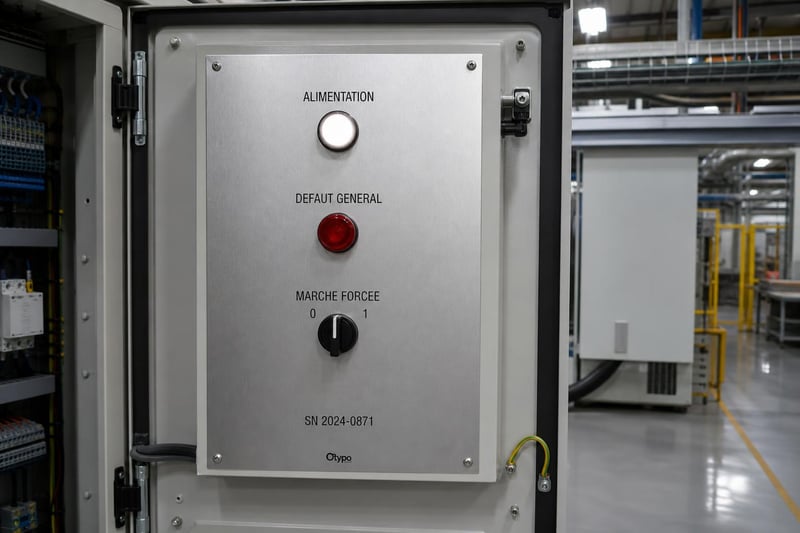

El panel frontal de armario de control se integra en los automatismos industriales, los cuadros de mando en alimentación y farmacia, los equipos de supervisión en energía y petroquímica, así como en los bancos de prueba y el material médico. En cualquier entorno donde un operario interactúa con una máquina, la legibilidad y la durabilidad del marcado condicionan la seguridad.

Proceso panel frontal
Producción panel frontal

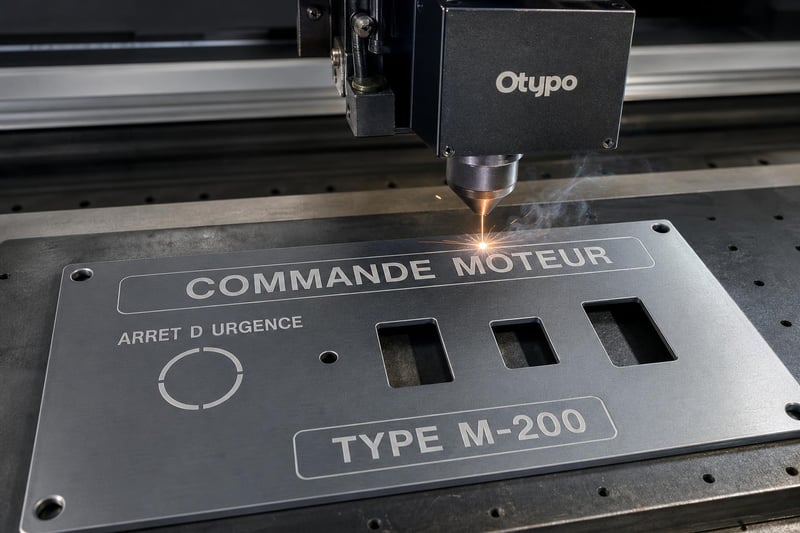

Grabado láser, impresión UV y fresado CNC combinados en una sola pieza

La calidad de un panel frontal HMI depende de la precisión de ejecución de cada proceso. Grabado, impresión y corte pueden combinarse en una misma pieza para responder a exigencias funcionales distintas según las zonas.

  • Grabado láser: marcado permanente insensible a disolventes y abrasión
  • Impresión UV cuatricromía: pictogramas, colores de seguridad y referencias visuales
  • Corte CNC: taladros, ventanas para pantalla y entalladuras posicionados a cota
  • Aluminio anodizado o policarbonato: rigidez estructural y resistencia química
Pase a la acción

Deja que nosotros produzcamos la señalética.

Confíenos sus planos o su pliego de condiciones. Nuestra oficina técnica analiza su necesidad y le envía una propuesta comercial a medida en 4 a 8 horas laborables.

Obtener un presupuesto

¿Es posible integrar taladros y ventanas a medida en un panel frontal industrial?

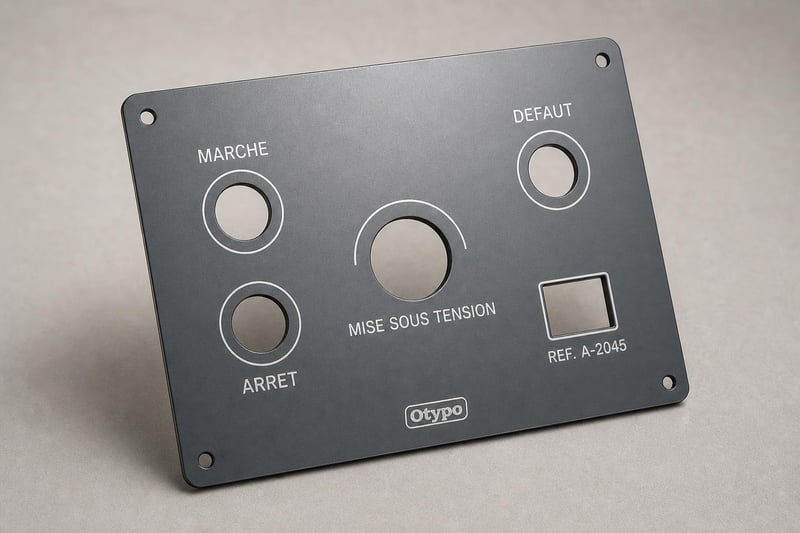

Sí. Cada panel frontal se mecaniza según el plano del bastidor: taladros para pulsadores y pilotos, ventanas para pantallas, entalladuras para conectores. El corte CNC y el corte láser permiten posicionar cada apertura a cota, con una precisión de una décima de milímetro en todas las geometrías.

¿Qué diferencia hay entre un panel frontal grabado y uno impreso?

El grabado láser excava el material — el marcado es permanente, insensible al desgaste y a los disolventes, incluso en entornos abrasivos. La impresión UV deposita una tinta polimerizada en superficie, lo que permite la cuatricromía y los pictogramas complejos. Ambos procesos pueden combinarse en una misma pieza según las zonas funcionales.

¿Cómo garantizar la reproducibilidad de un panel frontal en un pedido de sustitución varios años después?

El archivo de fabricación vectorial o el plano técnico se conserva. A partir de ese mismo archivo, del mismo material y del mismo proceso, la pieza de sustitución es idéntica a la pieza original — geometría, colores y marcado incluidos. Esta reproducibilidad documentada es esencial para el mantenimiento de parque y las auditorías.

¿Qué materiales son adecuados para un panel frontal expuesto a productos químicos o a limpiezas frecuentes?

El aluminio anodizado y el policarbonato tratado resisten los disolventes habituales, las grasas y los productos de limpieza industriales. La elección del material depende de la naturaleza de los agentes químicos presentes y de la frecuencia de exposición. Un intercambio técnico previo permite validar la solución más adecuada al entorno de explotación.

¿Es posible pedir paneles frontales en pequeña serie para la sustitución de un parque o la revisión de una máquina?

Sí. Los procesos láser e impresión UV están adaptados a pequeñas series sin costes de lanzamiento prohibitivos. Los pedidos de pocas piezas hasta varios centenares de unidades se gestionan con el mismo nivel de exigencia en cuanto a precisión de corte, calidad del marcado y conformidad geométrica con el plano original.

Elegir el material adecuado para un panel frontal industrial

Aluminio anodizado, policarbonato y acero inoxidable: propiedades distintas

El aluminio anodizado sigue siendo el material de referencia para los paneles frontales industriales: combina rigidez estructural, protección anticorrosión y compatibilidad tanto con el grabado láser como con la impresión UV. El policarbonato tratado ofrece una excelente resistencia a los impactos y a los agentes químicos, adecuado para entornos donde los golpes mecánicos son frecuentes. El acero inoxidable es la opción preferida en los sectores alimentario y farmacéutico, donde las limpiezas a alta presión y los desinfectantes agresivos son habituales.

La combinación contraplaca y frontal: una solución habitual en la industria

Para bastidores sometidos a altas tensiones mecánicas, la asociación de una contraplaca estructural y un frontal de acabado permite disociar la función de rigidez de la función de marcado. Cada capa se optimiza para su papel, lo que mejora la durabilidad del conjunto y facilita la sustitución del frontal sin desmontar el bastidor.

Grabado, impresión, fresado: qué proceso para cada necesidad

Marcado permanente o resultado en color: lógicas complementarias

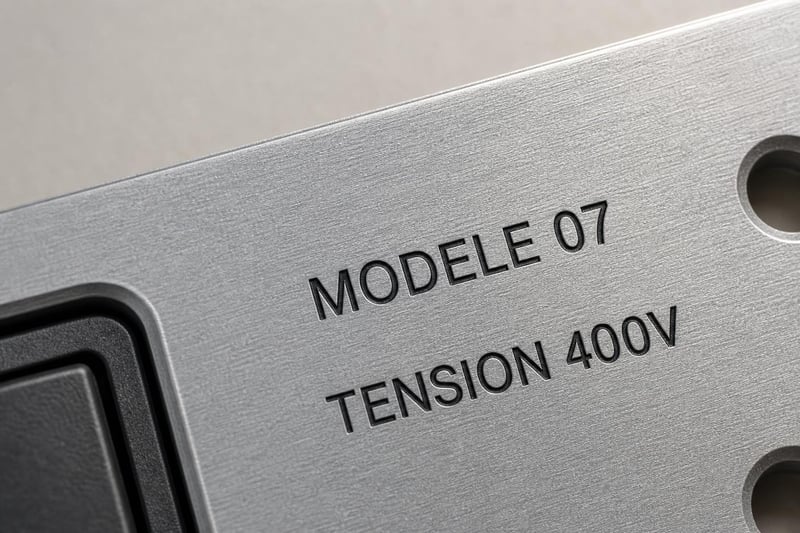

El grabado láser excava el material con una precisión del orden de una décima de milímetro. El marcado obtenido es definitivo: ni el desgaste mecánico, ni los disolventes industriales, ni los rayos UV lo alteran. Es el proceso preferido para las leyendas de mando, los números de serie y las referencias de seguridad que deben permanecer legibles durante toda la vida útil del equipo.

Impresión UV y fresado CNC para geometrías complejas

La impresión UV de alta definición permite la cuatricromía completa sobre metales y polímeros, sin necesidad de serigrafía para pequeñas series. El fresado CNC se encarga de los materiales gruesos y las geometrías complejas: taladros a diámetro preciso, ventanas rectangulares para pantallas, ranuras para juntas. Estos tres procesos pueden combinarse en un mismo panel frontal según las zonas funcionales.

Integrar la trazabilidad directamente en el panel frontal

Código DataMatrix, número de serie y referencia de versión: datos incorporados en la pieza

La trazabilidad de los equipos industriales se apoya cada vez más en identificadores integrados en la propia pieza. Un código DataMatrix grabado o impreso en el panel frontal vincula físicamente el equipo a su documentación técnica, su historial de mantenimiento y su versión de software. A diferencia de una etiqueta adhesiva, este marcado no se despega, no se degrada y permanece legible incluso después de años de explotación en entornos difíciles.

Cumplir las exigencias de seguimiento documental sin añadir piezas adicionales

En los sectores de la energía, el sector médico y la industria regulada, las obligaciones de trazabilidad imponen una identificación permanente e inmodificable de cada equipo. Integrar estos datos directamente en la placa de panel frontal grabada simplifica la cadena documental y reduce los riesgos de error durante las auditorías o las operaciones de mantenimiento.

Mantenimiento y sustitución: anticipar la reproducibilidad

Conservación del archivo de fabricación: la garantía de la pieza idéntica

Un panel frontal deteriorado, ilegible o dañado debe sustituirse de forma idéntica para no perturbar a los operarios ni generar errores de manipulación. La conservación del archivo de fabricación — vectorial o plano técnico — permite relanzar la producción a partir de los mismos parámetros: mismo material, mismo proceso, misma geometría. Comprobamos con frecuencia que los industriales subestiman esta cuestión en el primer pedido, para lamentarlo en el momento de la revisión del parque.

Pequeñas series de sustitución: el mismo nivel de exigencia que la serie inicial

Los procesos láser e impresión UV no requieren costes de puesta en marcha proporcionales a la cantidad. Un pedido de panel frontal de armario eléctrico en pocos ejemplares se beneficia del mismo nivel de precisión en los taladros, del mismo resultado de marcado y de la misma conformidad geométrica que la serie original. Es una condición operativa para los equipos de mantenimiento que intervienen en parques de máquinas heterogéneos.

Panel frontal y seguridad del operario: lo que el marcado debe garantizar

Legibilidad, contraste y resistencia al borrado: exigencias no negociables

Las obligaciones de marcado de máquinas y equipos industriales establecen que las leyendas de los órganos de mando sean legibles, permanentes e inequívocas, conforme a la normativa UNE-EN aplicable. Un contraste insuficiente, una leyenda borrada o un pictograma degradado pueden provocar errores de manipulación con consecuencias graves. El grabado láser relleno de pintura y la impresión UV polimerizada responden a estas exigencias de legibilidad en todas las condiciones de iluminación, incluidos los entornos de baja luminosidad.

El papel preventivo del panel frontal en la reducción de errores del operario

Tras haber acompañado cientos de proyectos industriales, observamos que la calidad del panel frontal HMI influye directamente en la tasa de error del operario durante la fase de arranque y en los cambios de turno. Una jerarquía visual clara, colores de seguridad estables y leyendas grabadas en profundidad reducen la carga cognitiva del operario y contribuyen a la prevención de incidentes. El panel frontal no es un elemento decorativo: es una herramienta de seguridad en sí misma.
